5X制砂机

当前位置：首页 - 产品中心 - 碎石筛分生产设备

碎石筛分生产设备

推举产品:5X制砂机

5X系列新型制砂机是黎明重工引进德国更新技术，同时拥有多项自主专利产权的更新一代产品，三种破碎模式于一体，是国内外建筑、矿山、冶金行业以及高速公路、铁路、桥梁、水电、矿物粉磨领域及机制砂行业的核心设备。 5X系列新型制砂机是专门破碎技术与机械制造很好结合的典范，是新技术、新工艺的充分体现。

产品简介

5X系列制砂机黎明重工研制出的一种全新的高效制砂机，集三种破碎模式于一体，是国内外建筑、矿山、冶金行业以及高速公路、铁路、桥梁、水电、矿物粉磨领域及机制砂行业的核心设备。

5X系列高效离心冲击式制砂机是黎明重工引进德国更新技术，同时拥有多项自主专利产权的更新一代产品，5X系列制砂机是专门破碎技术与机械制造很好结合的典范，是新技术、新工艺的充分体现。5X系列制砂机不仅能为高速公路、高速铁路、高层建筑、市政工程、水电大坝建设、港口码头、混凝土搅拌站等提供更很好砂石骨料，无可争议地成为机制砂行业和石料整形领域的核心设备；而且越来越成为金属矿石破碎、石英砂生产、钢渣处理等领域的主流设备。5X系列高效离心冲击式制砂机是一种在世界范围内被公认的全新高效破碎机器。

适用范围

5X系列新型制砂机（离心冲击破碎机）广泛应用于各种金属和非金属矿、水泥、耐火材料、磨料、玻璃原料、建筑骨料，机制砂、冶金等行业。适用中细碎不同硬度的各种矿石和岩石，如铁矿石、有色金属矿石、金刚砂、铝矾土、石英砂、棕刚玉、珍珠岩、玄武岩等高硬度物料的中细碎作业。

工作原理

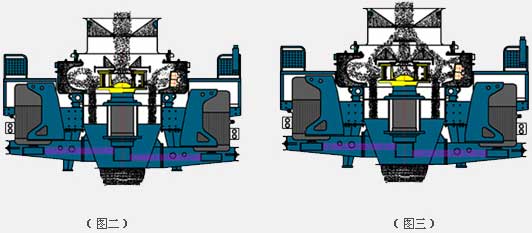

5X系列新型制砂机全中心进料（如图二所示）物料落入进料斗，经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出，首先与反弹后自由下落的一部分物料进行撞击，然后一起冲击到周围的涡流腔内的涡状料衬上（或反击块上），先被反弹到破碎腔的顶部，后偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，更后经由下部排料口排出。

5X系列新型制砂机中心进料伴随环状瀑落进料：（如图三所示）物料落入进料斗，再经环形孔落下，被散料盘分成两股。一股经分料盘进入高速旋转的叶轮，另一股从分料盘的四周落下，进入叶轮的物料，在叶轮内被迅速加速后高速抛出，首先与散料盘四周自由落体的另一部分物料冲击破碎，然后一起冲击到周围的涡流腔内的涡状料衬上（或反击块上），先被反弹到破碎腔的顶部，后偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，更后经由下部排料口排出。

性能特点

深腔型转子经过优化设计后，使物料通过量提高约30%。

周护板局部磨损后可上下调头使用，提高材料利用率，可提高使用寿命48%以上。

组合式锤头设计，只需更换磨损的锤头部分，可降低使用成本30%以上。另外增加了副锤头，有效地防止主锤头磨损后损坏立板。

更核心耐磨材料采用美国重要行业用高度耐磨耐高温材料。

采用菱形冲击块，避免物料冲击磨损后损伤立板。

轴承选用日本、瑞典、美国等国际品牌。

更优的发射口及内部更流畅的曲线形设计，降低物料的流动阻力，大幅度提高的物料通过能力。

两用散料盘，操作简单，实现两种进料方式方便转换。

主轴下端特殊的密封结构，保证无油封也不漏油。

采用日本原装进口配件的液压开盖装置，可方便快捷的移动上盖，使更换检修机体内部机件省工省力

选用高防护等级的电机。该类型电机具有效率高、噪音低等特点。符合国际电工委员会（IEC）标准，F级绝缘， IP54/55防护等级。

技术参数

型号			5X7615	5X8522	5X9532	5X1145
通过量（t/h） Throughput capacity		瀑落与中心进料	150~280	240~380	350~540	500~640
		全中心进料	70~140	120~200	180~280	250~360
更大入料尺寸（mm）		软料	<35	<40	<45	<50
		硬料	<30	<35	<40	<45
转速（r/min）			1700~1900	1500~1700	1300~1510	1100~1310
双电机功率kW			110~150	180~220	260~320	400~440
外形尺寸长×宽×高（mm）			4100×2330×2300	4140×2500×2700	4560×2600×2900	5100×2790×3320
重量（t）			8.6	11.8	17.5	27.5
电源			380v，50Hz
稀油润滑站	双油泵电机功率		2X0.31kW
	安全保护		双油互补供油；无油流自动停机；水冷降温；冬季电机加热启动
	油箱加热功率		2kW
	外形尺寸长×宽×高(mm)		820X520X1270

润滑系统参数表

油箱容积(L)	额定压力(Mpa)	流量(L/min)	功率(Kw)	冷却水耗量(?/h)	电加热的电压(V)	介质
240	0.63	8	0.31	≥ 1.2	220	轴承油 32-46#

注：黎明重工科技保留更改产品设计与规格的权利，届时恕不另行通知。
