推举产品:CS高效弹簧圆锥破
CS系列高效弹簧圆锥破碎机是我公司在引进、吸收国外技术的基础上，根据客户的需求，基于层压破碎原理及多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的现代高性能弹簧圆锥破碎机。

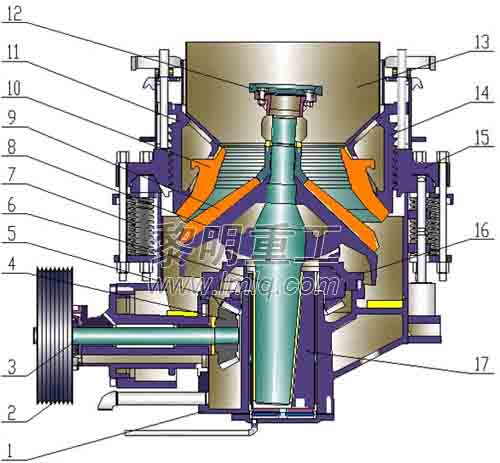

CS系列高效弹簧圆锥破碎机工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，破碎圆锥轴心线在偏心轴套的迫动.主要结构
工作原理
性能特点
CS系列高效弹簧圆锥破碎机是我公司在引进、吸收国外技术的基础上，根据客户的需求，基于层压破碎原理及多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的现代高性能弹簧圆锥破碎机。
性能高：通过腔型优化设计以及采用合理速度与冲程相结合，从而使该机型在相同动锥直径的情况下做功更多。因此，与同类型的弹簧圆锥破碎机相比，具有更高的性能和生产能力。
产品粒度组成好：采用层压破碎原理，使产品中立方体所占比例明显提高，针片状石子减少，粒级更均匀。
稳定性好：当有铁块等非破碎物进入机内时，过铁保护装置会自动将其释放，然后自动复位。过铁保护具有固定的排料口返回点，杂铁通过破碎腔后，能够迅速恢复原有的排料口。
清腔方便：如果弹簧圆锥破碎机在负荷状态下停机，液压清腔系统可迅速清理破碎腔，大大减少了停机时间。
可靠性高：采用大直径主轴、重型化主机架以及独立的稀油润滑系统的自动控制系统，保证了设备坚固耐用，运行可靠。
维修方便易于操作：所有的部件均能够从上部或侧面拆装，从而定锥和动锥总成均可方便拆出。青铜滑动轴承在高冲击震动破碎环境中能够保持优异的承载性能，并且比滚动轴承更经济、维修更方便。
生产成本低：由于生产能力大，可靠性高，维修方便，大大降低了生产成本。
应用广泛： CS系列高效弹簧圆锥破碎机的特点在于使破碎机发挥出更大性能以适用于各种破碎工艺：从特粗碎到细碎，从固定式破碎到移动破碎站。
分体润滑：多点控制的独立稀油润滑系统，可确保该机型轴承润滑的双重保护，以及可实现整机自动安全保护。
标准型CSB
|
型号 |
动锥直径
mm (inch) |
腔型 |
给矿口尺寸 |
出料口可调整尺寸
(mm) |
主轴转速
(r/min) |
功率
(kw) |
产量
(ton/hour) |
重量
(ton) |
外型尺寸
(mm) | |
|
闭口边
(mm) |
开口边
(mm) | |||||||||
|
CSB75 |
900
(3’) |
细型 |
83 |
102 |
9-22 |
580 |
75 |
45-91 |
15 |
2821×1880×2164 |
|
粗型 |
159 |
175 |
13-38 |
59-163 | ||||||
|
CSB110 |
1200
(4’) |
细型 |
127 |
131 |
9-31 |
485 |
110 |
63-188 |
20 |
2821×1974×2651 |
|
中型 |
156 |
156 |
13-38 |
100-200 | ||||||
|
粗型 |
178 |
191 |
19-51 |
141-308 | ||||||
|
CSB160 |
1295
(4 1/4’) |
细型 |
109 |
137 |
13-31 |
485 |
160 |
109-181 |
27 |
2800×2342×2668 |
|
中型 |
188 |
210 |
16-38 |
132-253 | ||||||
|
粗型 |
216 |
241 |
19-51 |
172-349 | ||||||
|
CSB220 |
1650
(5 1/2’) |
细型 |
188 |
209 |
16-38 |
485 |
220 |
181-327 |
55 |
3911×2870×3771 |
|
中型 |
213 |
241 |
22-51 |
258-417 | ||||||
|
粗型 |
241 |
268 |
25-64 |
299-635 | ||||||
|
CSB315 |
2134
(7’) |
细型 |
253 |
278 |
19-38 |
435 |
315 |
381-726 |
110 |
4613×3251×4732 |
|
中型 |
303 |
334 |
25-51 |
608-998 | ||||||
|
粗型 |
334 |
369 |
31-64 |
789-1270 | ||||||
注：黎明重工科技保留更改产品设计与规格的权利，届时恕不另行通知。
短头CSD
|
型号 |
动锥直径
mm
(inch) |
腔型 |
给矿口尺寸 |
出料口可调整尺寸
(mm) |
主轴转速
(r/min) |
功率
(kw) |
产量
(ton/hour) |
重量
(ton) |
外型尺寸
(mm) | |
|
闭口边
(mm) |
开口边
(mm) | |||||||||
|
CSD75 |
914
(3’) |
细型 |
13 |
41 |
3-13 |
580 |
75 |
27-90 |
15 |
2821×1880×2410 |
|
粗型 |
33 |
60 |
3-16 |
27-100 | ||||||
|
CSD110 |
1218
(4’) |
细型 |
29 |
57 |
5-16 |
485 |
110 |
50-132 |
20 |
2560×1942×2928 |
|
中型 |
44 |
73 |
10-16 |
90-145 | ||||||
|
粗型 |
56 |
89 |
13-19 |
141-181 | ||||||
|
CSD160 |
1295
(4 1/4’) |
细型 |
29 |
64 |
3-16 |
485 |
160 |
36-163 |
27 |
2800×2342×2668 |
|
中型 |
54 |
89 |
6-16 |
82-163 | ||||||
|
粗型 |
70 |
105 |
10-25 |
109-227 | ||||||
|
CSD220 |
1676
(5 1/2’) |
细型 |
35 |
70 |
5-13 |
485 |
220 |
90-209 |
55 |
3917×2870×3771 |
|
中型 |
54 |
89 |
6-19 |
136-281 | ||||||
|
粗型 |
98 |
133 |
10-25 |
190-336 | ||||||
|
CSD315 |
2134
(7’) |
细型 |
51 |
105 |
5-16 |
435 |
315 |
190-408 |
110 |
4130×3251×4454 |
|
中型 |
95 |
133 |
10-19 |
354-508 | ||||||
|
粗型 |
127 |
178 |
13-25 |
454-599 | ||||||
2、液压系统参数
|
油泵电机功率（Kw） |
1.5 |
|
油泵公称压力（MPa） |
16 |
|
油箱容积（L） |
100 |
3、润滑系统参数
|
油泵电机功率（Kw） |
2.2 |
|
油泵公称压力（MPa） |
1.0 |
|
油箱容积（L） |
800 |
4、生产能力
①A型破碎腔
|
排料口（mm） |
16 |
18 |
22 |
28 |
|
产量（t/h） |
65-75 |
70-85 |
85-105 |
110-130 |
②B型破碎腔
|
排料口（mm） |
11 |
13 |
16 |
20 |
|
产量（t/h） |
45-55 |
55-65 |
65-75 |
80-100 |
③C型破碎腔
|
排料口（mm） |
9 |
11 |
13 |
16 |
|
产量（t/h） |
25-35 |
40-50 |
50-60 |
60-70 |
④D型破碎腔
|
排料口（mm） |
6 |
7 |
8 |
10 |
|
产量（t/h） |
20-25 |
25-30 |
30-35 |
35-45 |
注：生产能力以本地石英石破碎测得。破碎能力受多种因素影响，如原料的硬度、湿度、粒度搭配、操作方法、排料口大小等。因此该表生产能力仅供参考。
注：黎明重工科技保留更改产品设计与规格的权利，届时恕不另行通知。
