欧版颚式破碎机

当前位置：首页 - 产品中心 - 碎石筛分生产设备

碎石筛分生产设备

推举产品:欧版颚式破碎机

河南黎明路桥重工有限公司是世界带领的岩石和矿物加工设备生产企业，自20世纪末期以来已在世界各地安装了数以万台（套）的破碎设备。如今，河南黎明路桥重工有限公司的开发生产的欧版JC系列破碎机已经无可争议的成为世界上更受青睐的鄂式破碎机。当考虑高效地对坚硬、强磨蚀性物料进行破碎时，应首先选择采用了国际更很好的破碎技术和制造水平的JC系列欧版鄂式破碎机。

产品简介

该系列鄂式破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石等。

该系列破碎机更适宜于破碎抗压强度不高于280Mpa的矿石、岩石、矿渣等，被破碎物料的更大块度不得大于技术参数表所规定。

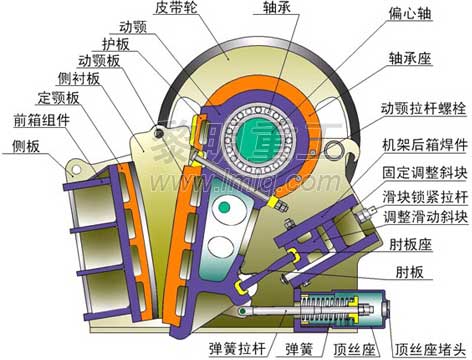

结构组成

JC系列欧版鄂式破碎机主要有机架部分，偏心轴转动部分，破碎腔工作部分，保险装置，排料口调整装置等部分组成。

机架部分：由侧板、前箱组件、后箱焊件等组成。

偏心轴转动部分：主要由动鄂、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。

破碎腔工作部分：主要由定鄂板、动鄂板、侧衬板、护板等组成，是破碎物料的工作零件。

保险装置：由肘板、肘板座、弹簧、弹簧拉杆等组成，是破碎机在非正常情况下起保险作用的零件。

排料口调整装置：该装置用来调整排料口的大小尺寸，控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。

工作原理

该系列欧版鄂式破碎机破碎方式为曲动挤压型。其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动鄂前后上下摆动，当动鄂推动动鄂板向定鄂板运动时，物料被压碎或劈碎。当动鄂和动鄂板在偏心轴、弹簧的作用下后退时，先前已被压碎或劈碎的物料从鄂板的下部排料口排出。随着电动机连续转动而破碎机动鄂作周期性地压碎和排泄物料，实现批量生产。

性能特点

采用世界级的制造工艺，选用更上好的制作材料。

更很好的动鄂总成，使其更经久耐用。动鄂总成采用高质量的铸钢件构成，并通过两个大型铸钢飞轮传动。此外重型偏心轴亦采用锻坯进行加工，这一切均使得JC系列鄂式破碎机具有超凡的可靠性。

轴承座采用整体式铸钢结构。

整体铸钢轴承座能够保证与破碎机架完全配合，同时也大大增强了轴承座的径向强度，而分体式轴承座则不拥有该优点。

采用有限元分析技术，破碎机具有更高的强度。

破碎腔采用对称“V”形结构，使实际进料口宽度与名义进料口宽度相一致。

排料口调整更快捷方便。欧版JC系列鄂式破碎机装有楔块排料口调整装置，该装置比老式的垫片调整更简单、安全和快捷。

选用轴承规格更大、承载能力更高。

所有JC系列鄂式破碎机都装有较其它同样规格破碎机更大更耐用的偏心轴轴承，其更高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长。

更新采用了齿形护板，增大了鄂板的有效长度，产量更高。

技术参数

型号		JC-760×1100	JC-840×1100	JC-1100×1200	JC-180×1300	JC-250×1000	JC-250×1300	JC-400×600
进料口尺寸（mm）		760×1100	840×1100	1100×1300	180×1300	250×1000	250×1300	400×600
进料更大尺寸（mm）		620	720	930	150	220	220	350
排料口调节范围（mm）		75-200	100-225	150-275	10-30	20-40	70-100	35-85
偏心轴转速（rpm）		270	240	210	320	330	290	250
处理能力（t/h）		150-350	200-500	300-650	12-35	15-50	26-85	15-70
电动机
	功率（kw）	110-132	132-160	185-200	30-37	30-37	37-45	37-45
	转速（rpm）	985	985	740	980	980	980	980
外形尺寸（mm）		2600×2500×2200	3300×2320×3120	4140×2660×3560	1320×2150×1175	1400×1850×1310	1450×2150×1175	1920×1460×1840
机器重量（kg）		24000	32000	59200	7500	6800	7800	8000

注：黎明重工科技保留更改产品设计与规格的权利，届时恕不另行通知。
